Tomcat体系结构
文章目录
Tomcat 设计了两个核⼼组件连接器（Connector） 和**容器(Container)**来完成 Tomcat 的两⼤核⼼功能。
- 连接器，负责对外交流： 处理Socket连接，负责⽹络字节流与Request和Response对象的转化；
- 容器，负责内部处理：加载和管理Servlet，以及具体处理Request请求；
Tomcat 连接器组件 Coyote
Coyote 简介
Coyote 是Tomcat 中连接器的组件名称 , 是对外的接⼝。客户端通过Coyote与服务器建⽴连接、发送请求并接受响应 。
- Coyote 封装了底层的⽹络通信（Socket 请求及响应处理）
- Coyote 使Catalina 容器（容器组件）与具体的请求协议及IO操作⽅式完全解耦

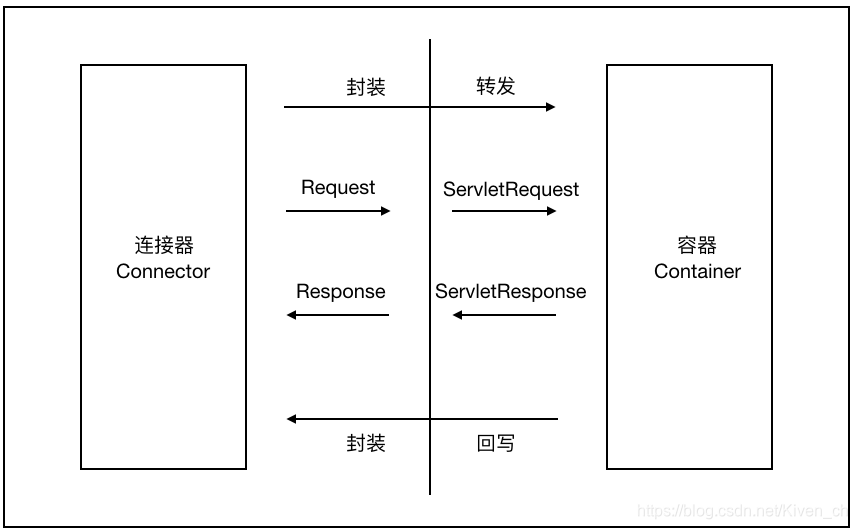

- Coyote 将Socket 输⼊转换封装为 Request 对象，进⼀步封装后交由Catalina 容器进⾏处理，处理请求完成后, Catalina 通过Coyote提
供的Response 对象将结果写⼊输出流 - Coyote 负责的是具体协议（应⽤层）和IO（传输层）相关内容
Coyote 组件及作用
| 组件 | 作用 |
|---|---|
| EndPoint | EndPoint 是 Coyote 通信端点，即通信监听的接⼝，是具体Socket接收和发送处理器，是对传输层的抽象，因此EndPoint⽤来实现TCP/IP协议的 |
| Processor | Processor 是Coyote 协议处理接⼝ ，如果说EndPoint是⽤来实现TCP/IP协议的，那么Processor⽤来实现HTTP协议，Processor接收来⾃EndPoint的Socket，读取字节流解析成Tomcat Request和Response对象，并通过Adapter将其提交到容器处理，Processor是对应⽤层协议的抽象 |

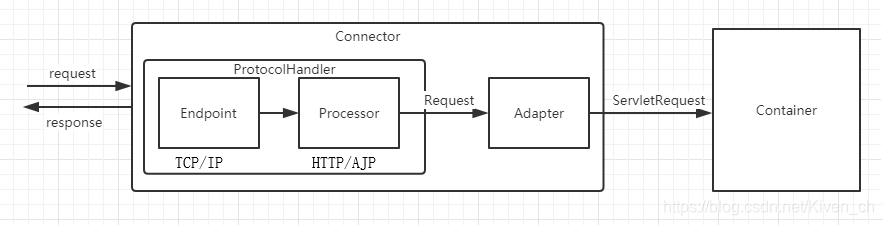

| ProtocolHandler | Coyote 协议接⼝， 通过Endpoint 和 Processor ， 实现针对具体协议的处理能⼒。Tomcat 按照协议和I/O 提供了6个实现类 ： AjpNioProtocol ，AjpAprProtocol， AjpNio2Protocol ， Http11NioProtocol ，Http11Nio2Protocol ，Http11AprProtocol |
| Adapter | 由于协议不同，客户端发过来的请求信息也不尽相同，Tomcat定义了⾃⼰的Request类来封装这些请求信息。ProtocolHandler接⼝负责解析请求并⽣成Tomcat Request类。但是这个Request对象不是标准的ServletRequest，不能⽤Tomcat Request作为参数来调⽤容器。Tomcat设计者的解决⽅案是引⼊CoyoteAdapter，这是适配器模式的经典运⽤，连接器调⽤CoyoteAdapter的Sevice⽅法，传⼊的是Tomcat Request对象，CoyoteAdapter负责将Tomcat Request转成ServletRequest，再调⽤容器 |
Tomcat Servlet 容器 Catalina

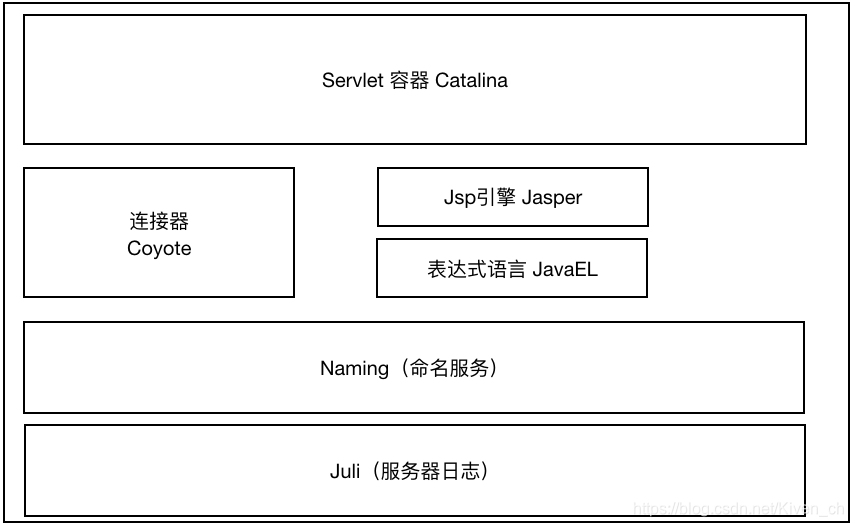

Tomcat 模块分层结构图及Catalina位置
Tomcat是⼀个由⼀系列可配置（conf/server.xml）的组件构成的Web容器，⽽Catalina是Tomcat的servlet容器。
从另⼀个⻆度来说，Tomcat 本质上就是⼀款 Servlet 容器， 因为 Catalina 才是 Tomcat 的核⼼ ， 其他模块都是为Catalina 提供⽀撑的。 ⽐如 ： 通过 Coyote 模块提供链接通信，Jasper 模块提供 JSP 引擎，Naming 提供JNDI 服务，Juli 提供⽇志服务。
Servlet 容器 Catalina 的结构
Tomcat（我们往往有⼀个认识，Tomcat就是⼀个Catalina的实例，因为Catalina是Tomcat的核⼼）

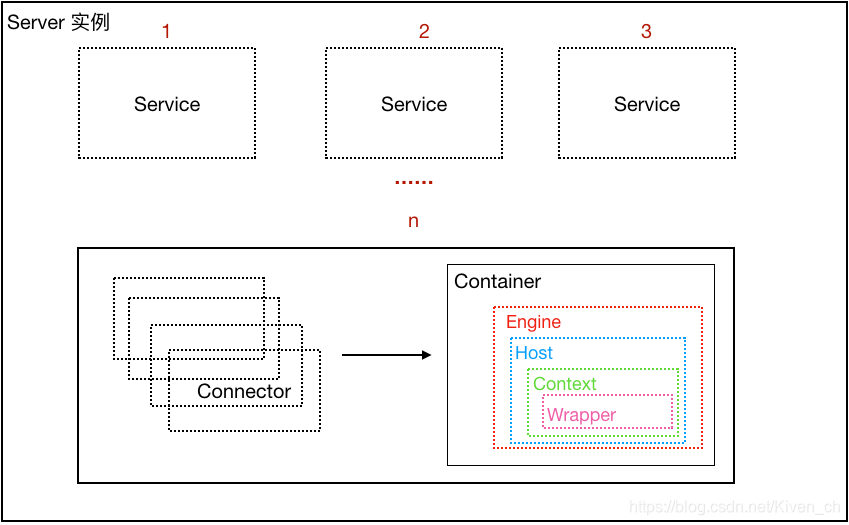

其实，可以认为整个Tomcat就是⼀个Catalina实例，Tomcat 启动的时候会初始化这个实例，Catalina实例通过加载server.xml完成其他实例的创建，创建并管理⼀个Server，Server创建并管理多个服务，每个服务⼜可以有多个Connector和⼀个Container。
- Catalina
负责解析Tomcat的配置⽂件（server.xml） , 以此来创建服务器Server组件并进⾏管理 - Server
服务器表示整个Catalina Servlet容器以及其它组件，负责组装并启动Servlaet引擎,Tomcat连接器。Server通过实现Lifecycle接⼝，提供了⼀种优雅的启动和关闭整个系统的⽅式 - Service
服务是Server内部的组件，⼀个Server包含多个Service。它将若⼲个Connector组件绑定到⼀个Container - Container
容器，负责处理⽤户的servlet请求，并返回对象给web⽤户的模块
Container 组件的具体结构
Container组件下有⼏种具体的组件，分别是Engine、Host、Context和Wrapper。这4种组件（容器）是⽗⼦关系。Tomcat通过⼀种分层的架构，使得Servlet容器具有很好的灵活性。
- Engine
表示整个Catalina的Servlet引擎，⽤来管理多个虚拟站点，⼀个Service最多只能有⼀个Engine，但是⼀个引擎可包含多个Host - Host
代表⼀个虚拟主机，或者说⼀个站点，可以给Tomcat配置多个虚拟主机地址，⽽⼀个虚拟主机下可包含多个Context - Context
表示⼀个Web应⽤程序， ⼀个Web应⽤可包含多个Wrapper - Wrapper
表示⼀个Servlet，Wrapper 作为容器中的最底层，不能包含⼦容器
上述组件的配置其实就体现在conf/server.xml中。
