- 前言
今天从一个实际案例入手，介绍站在架构师的角度，如何识别并定义问题，提炼需求，技术方案选型，再到详细设计，最后利用AI的能力协助写出核心的代码，验证与调优。
解决问题存在一定的模式，也可以称之为框架，总结出自己的思考和解题框架，以后再碰到同类型的问题就可以如庖丁解牛一样容易。
很多年前，我写代码仍然是if else，最多加个for，也就是所谓的面条式编程。
这三板斧应付简单的业务也没有太大问题，大不了50行代码能搞定的事，我就写个500行。但是一旦需要写一些稍微偏底层的框架，就无从下手。
不过现在的研发工程师比我们以前幸运很多，借助于AI辅助编码，只要把设计写出来，由AI协助实现一个稍微复杂一点的框架也不是什么大问题。
识别问题
在支付系统中，有一个基本的需求就是流程编排，对应的模块就是流程引擎。
比如收银支付需要把整个支付流程串起来，包括用户校验，商户校验，合约校验，风控校验，余额校验等；商户入驻需要针对不同类型的商户串不同的流程；外发渠道请求支付时需要针对不同的渠道交互编排不同的流程。
以渠道流程编排为例，我刚入行第三方支付时，还没有断直连，快捷支付对接了中工农建交招等各种银行，当然还有银联。不同的渠道交互模式是不一样的，有些是先提供独立的签约接口，有些是签约+支付合并在一个接口，有些需要由渠道发送并验证短信验证码，有些需要由我方发送并验证短信验证码，有些需要先刷新token后，再去做支付。

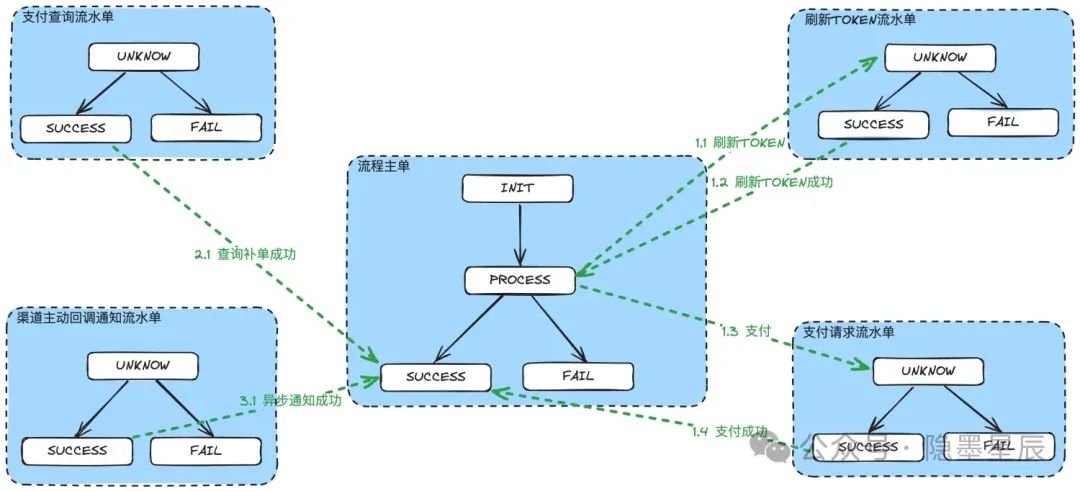

下面是一个典型的渠道交互。
当时没有经验，于是每个渠道写一套独立的接入代码，各种逻辑都能通过if else编排出来。
但实际上，这些交互都可以分解成一个个组件操作，然后通过流程引擎做一个编排，就可以减少很多重复的代码，也能提高系统的健壮性，还能减少经验不足的工程师出现问题的可能性。
小结一下，识别问题：为每个渠道写独立的代码，冗余代码过多，可维护性差，研发效率低，需要有一个流程编排的能力 。
明确需求
针对不同的渠道接入模式，配置出一些通用的配置，然后通过流程引擎 驱动流程配置 ，完成和渠道的交互，减少冗余代码，提高可维护性。
方案选型
有个经典的"奥卡姆剃刀原理”，核心思想是：“如无必要，勿增实体”。所以我们先看看市场上有哪些解决方案。
流程引擎在企业软件中无处不在，尤其是内部审批业务里面。市场上的确有很多现成的流程引擎，老牌的比如jBPM，Activiti等都很知名，中国后起之秀且开源的项目liteflow也是其中佼佼者。
其中jBPM，Activiti的配置过于繁琐和复杂，一个简单的支付流程，可能有上百行的配置，放弃。
liteflow的配置非常简单，可以做为备选方案。liteflow的核心思想：所有的操作都是组件，把组件串起来，完成业务能力。
而liteflow的问题之一也是因为其配置过于简单，把业务推进以及判断逻辑全部放在代码中去，导致在配置时无法看到推进的条件。比如下面是一个支付流程：
THEN(transitionToProcess, requestPay, SWITH(subOrderStateSwitch).to(transitionToSuccess, transitionToFail))
我们只知道先推进到支付中，再发起请求，然后判断子订单状态，最后推进到成功或失败。
如果我们一定要选择业界现有的技术解决方案，个人推荐使用liteflow。
还有一个方案，就是自己实现一个订制化的流程引擎 。制定流程引擎有几个诉求：
配置要简单清晰。
各种触发条件、推进条件、操作等需要在配置文件中体现。
配置文件也有多种格式，比如XML，YAML，JSON等。除了这几种，还有另外一种选择：自定义一种语法，使用链式处理。
市面上也很多这样使用的。
在测试Mock框架Mockito中，我们经常这样使用：
when(mockedList.get(0)).thenReturn(“first element”);
在java的流式代码中，我们经常这样使用：
names.stream() .filter(name -> name.startsWith(“A”)) .collect(Collectors.toList());
在jQuery中，我们经常这样使用（很多年前我也写JQuery）：
$('#element').css('color', 'red').show() .click(function() { alert('Clicked!'); });
所有以上这些都有一个共同的特点：链式调用 。
链式调用 有个好处：非常接近自然语言，容易理解。最终选择此方案。
详细设计
使用链式调用 的形式编写配置文件，易于理解和配置。关键字和示例在后面有。

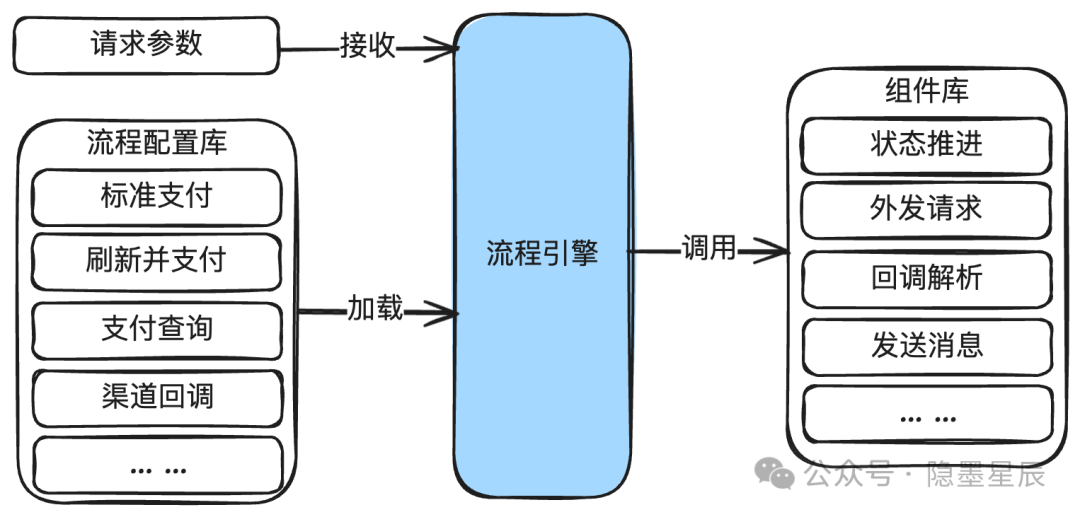

5.1. 整体架构图
说明：
流程引擎在启动时加载所有配置，生成不同的处理链。
根据请求的参数，找到对应的链。
根据处理链的配置，从第一个节点开始，驱动调用不同的组件，直接全部节点运行完毕。
5.2. 状态、事件、操作
分解支付业务的处理到最小粒度，只有三个：订单状态，当前的事件，触发的操作。
也就是：在指定主订单状态的情况下，当前过来了什么事件，进而触发什么样的操作。
状态（State ）：表示流程中的不同阶段，例如：INIT、PROCESS、SUCCESS、FAIL。
事件（Event） ：触发状态转移的事件，例如：CREATE、QUERY、CALLBACK。
操作（Operation） ：需要执行的操作，例如：PAY、PAY_QUERY、REFUND。
5.3. 定义关键字
和前面Mockitor或JAVA流式处理一样，链式调用 需要有一些专用语法。对于支付流程来说，有以下几个关键字：
whenOrderState：初始条件，主订单状态要满足给定条件。比如：whenOrderState(CommonOrderState.INIT)。
onEvent：触发事件。比如：onEvent(CommonEvent.CREATE)。
transitionOrderStateTo：推进主订单状态。比如：transitionOrderStateTo(CommonOrderState.PROCESS)。
request：请求操作。比如：request(CommonOperation.PAY)。
when：判断request返回的数据，比如：when(“subOrder.currentState == SubOrderState.S”)。
notify：发出订单消息给其它域。比如：notify()。
then：进入子流程。比如：when(“subOrder.currentState == SubOrderState.S”)
.then(xxx)。subFlow：子流程标识。比如subFlow().request(xxx)。
下面是一个通用支付配置的示例：
whenOrderState(CommonOrderState.INIT).onEvent(CommonEvent.CREATE).transitionOrderStateTo(CommonOrderState.PROCESS).request(CommonOperation.PAY) .when(“subOrder.currentState == SubOrderState.S”) .transitionOrderStateTo(CommonOrderState.SUCCESS) .when(“subOrder.currentState == SubOrderState.F”) .transitionOrderStateTo(CommonOrderState.FAIL) .when(“subOrder.currentState == SubOrderState.U && subOrder.webForm != null”) .notifyNode();
简单说明一下：
当初始状态为INIT（初始），触发了CREATE（创建），主订单状态流转到PROCESS（处理中），并发起请求PAY（支付）。
支付结果回来后，当子订单结果为S（成功）就推进主订单成功，当子订单结果为F(失败）就推进主订单失败，当子订单结果为U（未知）且webForm（表单）不为空就发出消息通知其它域。
5.4. 支持Groovy脚本
需要支持配置中的groovy脚本。比如.when(“subOrder.currentState == SubOrderState.F”)中"subOrder.currentState == SubOrderState.F"就是groovy脚本，当脚本结果为真，就执行后面的操作。
注意在groovy脚本引擎上下文中导入必要的类，包括但不限于 SubOrderState等类，否则脚本运行会报错。
5.5. 核心组件
主要有以下几大类组件：
枚举 ：状态、事件等枚举。
模型 ：主订单、子订单等模型。
配置 ：支付、退款、支付查询等配置。
上下文 ：链式处理的上下文。
处理器 ：推进状态，外发渠道，解析回调等处理器。
详细如下：
com.yinmo.flowengine
\|-enums : 枚举，包括状态，事件等
\| \|-FlowOperation : 操作枚举基类
\| \|-CommonOperation : 通用操作类型：支付，支付查询，支付回调等
\| \|-FlowState : 状态基类
\| \|-CommonOrderState : 通用订单状态
\| \|-SubOrderState : 子订单状态
\| \|-FlowEvent : 事件基类
\| \|-CommonEvent : 通用事件类型
\|-handler : 处理器
\| \|-HandlerNodeType : 节点处理器类型
\| \|-HandlerNode : 节点处理器
\| \|-SubOrderHandler : 子订单处理器
\| \|-SubOrderSendHandler : 子订单发送处理器
\| \|-SubOrderCallbackHandler : 子订单回调处理器
\|-config：配置
\| \|-FlowConfig : 流程配置接口
\| \|-AbstractConfig : 抽象流程配置
\| \|-CommonPayConfig : 通用支付配置类
\| \|-RefreshTokenPayConfig : 刷新TOKEN支付配置类
\| \|-CommonPayQueryConfig : 通用支付查询配置类
\| \|-CommonPayCallbackConfig : 通用支付回调配置类
\|-context：上下文
\| \|-FlowContext : 流程上下文
\| \|-GatewayCallbackContext : 网关回调上下文
\|-com.yinmo.flowengine.model：模型
\| \|-Order : 主订单
\| \|-SubOrder : 子订单
\|-com.yinmo.flowengine.service：服务
\| \|-FlowEngineService : 流程引擎服务接口
\| \|-impl.FlowEngineServiceImpl : 流程引擎服务实现
\|-com.yinmo.flowengine.test：测试类
\|-CommonPayTest : 通用支付测试
\|-RefreshTokenPayTest : 刷新TOKEN支付测试
\|-CommonPayQueryTest : 通用支付查询测试
\|-CommonPayCallbackTest : 通用支付回调测试
需要特别说明的几点：
状态、事件等枚举都先定义接口做为基类，主要是考虑扩展性。
配置根据渠道模式来配置，比如有50条渠道，抽象出10个模式，只需要配置10个配置文件就行。
5.6. 部分核心类定义说明
这些描述主要用于生成ChatGPT的提示词用的，ChatGPT能理解并可以在生成代码时生成对应的注释。
模型：
Order 模型：
属性包括：String orderId；FlowState previousState；FlowState currentState；Money transactionAmount；List subOrders；String webForm等。
增加方法：transitionToState(FlowState)。
- SubOrder 模型：
属性包含：String subOrderId, String parentOrderId，SubOrderState previousState, SubOrderState currentState, Money transactionAmount, String channelResponseCode, String channelResponseMessage, String standardResponseCode, String standardResponseMessage, String webForm, String sendToChannelContext, String receiveFromChannelContext等。
增加方法：transitionToState(SubOrderState)。
枚举：
定义interface：FlowState，FlowEvent，FlowOperation。所有枚举全部继承于interface，方便扩展。
interface FlowOperation增加方法：String name()、String getMethod() 和 boolean isCallback()。isCallback()用于表示是否是一个外部渠道回调操作，回调是直接解析，不需要发给渠道。getMethod()获取方法名，会发给网关，网关根据这个参数组装发给外部渠道的参数。
通用主订单状态：enum CommonOrderState implements FlowState。
- 有：INIT, PROCESS, SUCCESS, FAIL。
- 通用子订单状态：enum SubOrderState implements FlowState。
- 有：I(Init), U(Unkown), S(Success), F(Fail)。
- 通用操作类型：enum CommonOperation implements FlowOperation。
有：PAY(“pay”, false), PAY_QUERY(“payQuery”, false), REFUND(“refund”, false), REFRESH_TOKEN(“refreshToken”, false), PARSE(“parse”, true)等。
示例：PAY(“pay”, false)为例：说明是一个支付操作，“pay"会发给网关，网关根据这个参数组装发给外部渠道的参数，“false"表示是否是一个回调。
- 通用事件：enum CommonEvent implements FlowEvent。
有：CREATE(订单创建事件，驱动系统向渠道发起支付退款等操作）, QUERY（订单查询事件，驱动系统向渠道发起查询操作）, CALLBACK（外部渠道主动回调通知事件，驱动系统直接解析网关接收到的报文）。
上下文：
FlowContext 。
- 属性：channelName、 order、event、configName、gatewayCallbackContext 和 subOrder 等。
- GatewayCallbackContext。
- 属性：subOrderId、state、callbackMessage、channelResponseCode 、 channelResponseMessage 、standardResponseCode 、 standardResponseMessage 等。
上下文用于在处理器和服务之间传递需要处理的数据。
配置相关：
interface FlowConfig。
- 方法：String name()，HandlerNode getHandlerNode(FlowState orderState, FlowEvent event)。
- abstract class
AbstractConfigimplements FlowConfig。
核心能力：使用构建器模式来定义流程。
属性：Map
方法：void init()；abstract initConfig()让子类实现。在@PostConstruct init()调用initConfig进行初始化，子类在initConfig()配置脚本。
提供方法定义状态、事件、转换、请求和通知。
所有具体的流程配置类继续自AbstractConfig。所有流程配置类提供String name()方法，返回当前的类简要名称用于标识流程名称。示例：getClass().getSimpleName()。
定义子类：CommonPayConfig ，RefreshTokenPayConfig ，CommonPayQueryConfig，CommonPayCallbackConfig ，全部继承自 AbstractConfig。
处理节点：
节点处理器类型：enum HandlerNodeType。
- 有：TRANSITION（推进主订单状态变更），REQUEST（向外部渠道发送请求，或解析外部渠道回调报文），NOTIFY（发送消息通知其他域）
- 处理器节点：classHandlerNode ，表示流程中的一个节点。
属性：节点类型、下一个状态、操作、回调处理器和子节点列表等字段。
确保 HandlerNode 能通过其子节点来完成链式操作。
处理器和服务：
class SubOrderHandler 。
方法：void handle(FlowContext, CommonOperation)。
根据操作委托给 SubOrderSendHandler 或 SubOrderCallbackHandler。
- class SubOrderSendHandler 。
方法：void handle(FlowContext, CommonOperation)。
创建子订单，保存到数据库，组装网关报文，发送给网关，由网关发送给外部渠道，解析渠道返回的报文，更新子订单，保存子订单最新数据到数据库。把子订单放到FlowContext中。
- class SubOrderCallbackHandler。
方法：void handle(FlowContext, CommonOperation)。
创建子订单，解析渠道主动回调通知返回的报文，更新子订单，保存子订单最新数据到数据库。把子订单放到FlowContext中。
- interface FlowEngineService 。
- void execute(FlowContext);
- class FlowEngineServiceImpl implements FlowEngineServiceImpl。
功能：执行从配置生成的处理节点列表来处理流程。迭代处理节点，并根据需要处理链式操作，通过递归处理子节点来实现。
属性：@Autowired List configs， Map
方法：@PostConstruct init()方法用于初始化。在init()方法中，把自动装配的List configs转存到configMap，在execute方法中直接使用configMap.get(context.getConfigName())获取配置。
其它：初始化完成后，使用fastjson格式化打印configMap的内容。
日志：
在需要日志的类中使用 @Slf4j。
以下情况需要打印日志：关键处理，状态变更，只写了空方法还没有具体实现的方法，异常。
测试：
编写测试类：CommonPayTest， CommonPayQueyTest，CommonPayCallbackConfig ，RefreshTokenPayTest。
所有测试类使用Mockitor进行mock子订单的返回值。
数据校验使用断言。
所有测试类需要有三个方法：testSubOrderSuccess(), testSubOrderSuccessFail()，testSubOrderUnkown()。分别是子订单返回成功，返回失败，返回未知。
代码实现
代码全部由ChatGPT生成 。为减少篇幅，这里只展示了核心的两个类。
也可以根据提示词自己生成，生成代码的完整提示词，在前面的文章有详细介绍：https://mp.weixin.qq.com/s/XtMUIHBuJs7trnsbdgHjMg。
抽象配置类AbstractConfig，提供whenOrderState, onEvent, when，then，subFlow，request, transitionOrderStateTo等自定义关键字的实现逻辑 。
abstract class AbstractConfig implements FlowConfig {
protected Map<FlowState, Map<FlowEvent, HandlerNode>> configMap = new HashMap<>(); @PostConstruct public void init() { initConfig(); } /** * 子类实现该方法来初始化配置 */ protected abstract void initConfig(); @Override public HandlerNode getHandlerNode(FlowState orderState, FlowEvent event) { Map<FlowEvent, HandlerNode> eventMap = configMap.get(orderState); if (eventMap != null) { return eventMap.get(event); } return null; } protected NodeBuilder whenOrderState(FlowState orderState) { Map<FlowEvent, HandlerNode> eventMap = configMap.computeIfAbsent(orderState, k -> new HashMap<>()); return new NodeBuilder(eventMap, null); } protected NodeBuilder subFlow() { HandlerNode subFlowNode = new HandlerNode(null); subFlowNode.setSubFlow(true); // 标记为子流程节点 return new NodeBuilder(null, subFlowNode); } protected class NodeBuilder { private Map<FlowEvent, HandlerNode> eventMap; private HandlerNode rootNode; private HandlerNode currentNode; public NodeBuilder(Map<FlowEvent, HandlerNode> eventMap, HandlerNode rootNode) { this.eventMap = eventMap; this.rootNode = rootNode; this.currentNode = rootNode; } public NodeBuilder onEvent(FlowEvent event) { if (eventMap != null) { HandlerNode eventNode = new HandlerNode(null); eventMap.put(event, eventNode); this.rootNode = eventNode; this.currentNode = eventNode; } else { throw new IllegalStateException("子流程中不能调用 onEvent()"); } return this; } public NodeBuilder transitionOrderStateTo(FlowState nextState) { currentNode.setNodeType(HandlerNodeType.TRANSITION); currentNode.setNextState(nextState); return this; } public NodeBuilder request(FlowOperation operation) { HandlerNode requestNode = new HandlerNode(HandlerNodeType.REQUEST); requestNode.setOperation(operation); currentNode.addChild(requestNode); this.rootNode = requestNode; this.currentNode = requestNode; return this; } public NodeBuilder when(String condition) { HandlerNode whenNode = new HandlerNode(null); whenNode.setConditionScript(condition); rootNode.addChild(whenNode); this.currentNode = whenNode; return this; } public NodeBuilder then(NodeBuilder nodeBuilder) { currentNode.addChild(nodeBuilder.rootNode); return this; } public NodeBuilder notifyNode() { HandlerNode notifyNode = new HandlerNode(HandlerNodeType.NOTIFY); currentNode.addChild(notifyNode); return this; } public HandlerNode getCurrentNode() { return currentNode; } }}
流程引擎入口实现类：FlowEngineServiceImpl，提供链式处理，并调用各处理器完成业务处理。
public class FlowEngineServiceImpl implements FlowEngineService {
private final Map<String, FlowConfig> configMap = new HashMap<>(); @Autowired @Setter private List<FlowConfig> configs; @Autowired @Setter private SubOrderHandler subOrderHandler; @PostConstruct public void init() { for (FlowConfig config : configs) { configMap.put(config.name(), config); } log.info("ConfigMap initialized with configs: {}", JSON.toJSONString(configMap)); } @Override public void execute(FlowContext context) { FlowConfig config = configMap.get(context.getConfigName()); if (config == null) { log.error("No configuration found for name: {}", context.getConfigName()); return; } FlowState currentState = context.getOrder().getCurrentState(); FlowEvent event = context.getEvent(); log.info("当前主订单状态：{}， 触发事件：{}", currentState.name(), event.name()); HandlerNode handlerNode = config.getHandlerNode(currentState, event); if (handlerNode == null) { log.error("No handler node found for state: {} and event: {}", currentState, event); return; } executeNode(context, handlerNode); } private void executeNode(FlowContext context, HandlerNode node) { // 处理节点，根据节点类型执行相应的操作 if (node.getNodeType() != null) { switch (node.getNodeType()) { case TRANSITION: // 推进主订单状态变更 context.getOrder().transitionToState(node.getNextState()); log.info("主订单状态变更为：{} -> {}", context.getOrder().getPreviousState(), context.getOrder().getCurrentState()); break; case REQUEST: // 向外部渠道发送请求，或解析外部渠道回调报文 subOrderHandler.handle(context, (CommonOperation) node.getOperation()); log.info("执行操作：{}", node.getOperation()); break; case NOTIFY: // 发送消息通知其他域 notifyOtherDomains(context); log.info("通知其它域：{}", context.getOrder()); break; default: log.warn("未知的节点类型: {}", node.getNodeType()); } } // 处理子节点 if (node.getChildren() != null) { for (HandlerNode child : node.getChildren()) { // 如果有条件，执行Groovy脚本判断 boolean conditionMet = true; if (child.getConditionScript() != null) { conditionMet = evaluateCondition(context, child.getConditionScript()); } if (conditionMet) { executeNode(context, child); // 如果条件满足，执行后不再检查其他兄弟节点 break; } } } } private boolean evaluateCondition(FlowContext context, String conditionScript) { // 使用Groovy脚本引擎执行条件 try { GroovyScriptEngineImpl scriptEngine = new GroovyScriptEngineImpl(); // 设置脚本上下文 scriptEngine.put("subOrder", context.getSubOrder()); scriptEngine.put("order", context.getOrder()); // 将必要的导入语句和条件脚本拼接在一起 String fullScript = "import com.yinmo.flowengine.enums.*;\n" + conditionScript; Object result = scriptEngine.eval(fullScript); log.info("执行判断：{}, 结果：{}", conditionScript, result); if (result instanceof Boolean) { return (Boolean) result; } else { log.warn("条件脚本未返回布尔值: {}", conditionScript); return false; } } catch (Exception e) { log.error("执行条件脚本时出错: {}", conditionScript, e); return false; } } private void notifyOtherDomains(FlowContext context) { // TODO: 实现通知其他域的逻辑 log.info("Notify other domains with context: {}", context); }}
验证与调优
多写几份配置文件，比如支付，退款，支付查询，刷新后支付，回调通知等，多跑几个测试用例，正常，异常等，测试类要有基本的断言。如果有报错或不符合预期，就扔给ChatGPT去修复。

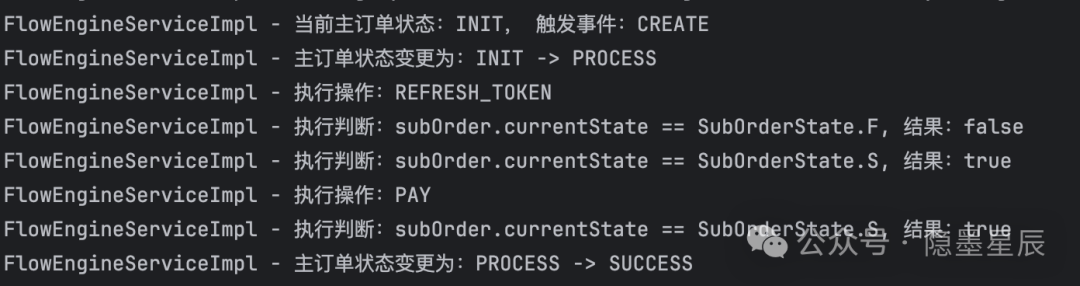

支付成功测试：

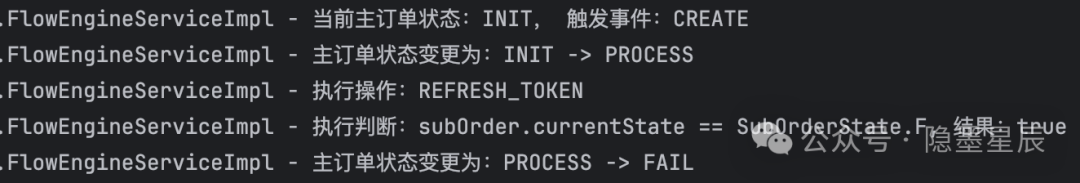

支付失败测试：
其中的一小段测试代码：
@Test public void testSubOrderSuccess() { // 设置Mock行为 SubOrder subOrder = new SubOrder(); subOrder.setCurrentState(SubOrderState.S);
Mockito.doAnswer(invocation -> { FlowContext context = invocation.getArgument(0); context.setSubOrder(subOrder); return null; }).when(subOrderSendHandler).handle(Mockito.any(), Mockito.any()); // 构建上下文 Order order = new Order(); order.setOrderId("ORDER123"); order.setCurrentState(CommonOrderState.INIT); FlowContext context = new FlowContext(); context.setOrder(order); context.setEvent(CommonEvent.CREATE); context.setConfigName("CommonPayConfig"); // 执行流程 flowEngineService.execute(context); // 验证结果 Assert.assertEquals(CommonOrderState.SUCCESS, order.getCurrentState()); }结束语
解决问题是我们研发工程师们的核心竞争力。
本文以"为支付流程这个细分领域构建一套专用的极轻量级流程引擎"为例子，介绍了在工作中如何做问题抽象，参考行业经验，设计解决方案，并利用AI辅助实现几乎所有的代码。希望能为大家在提高解决工作问题的能力方面提供一些有益的参考。
这里面有一个重要前提是做好知识储备，否则仍然无法顺利解决碰到的工作问题。拿这个案例来说，我们需要了解流程编排的特性，知道流程编排适用于哪些场景，行业有哪些流程引擎，各自的特点是什么，了解链式处理的特点，也需要了解如何使用AI辅助写复杂逻辑代码等。
具体使用ChatGPT生成全套流程引擎的代码，请参考上一篇文章：https://mp.weixin.qq.com/s/XtMUIHBuJs7trnsbdgHjMg。如果需要GPT生成的完整代码，请私信。
